通過物通博聯工業智能網關采集西門子CNC機床數據

時間:2025-05-23 14:44:29

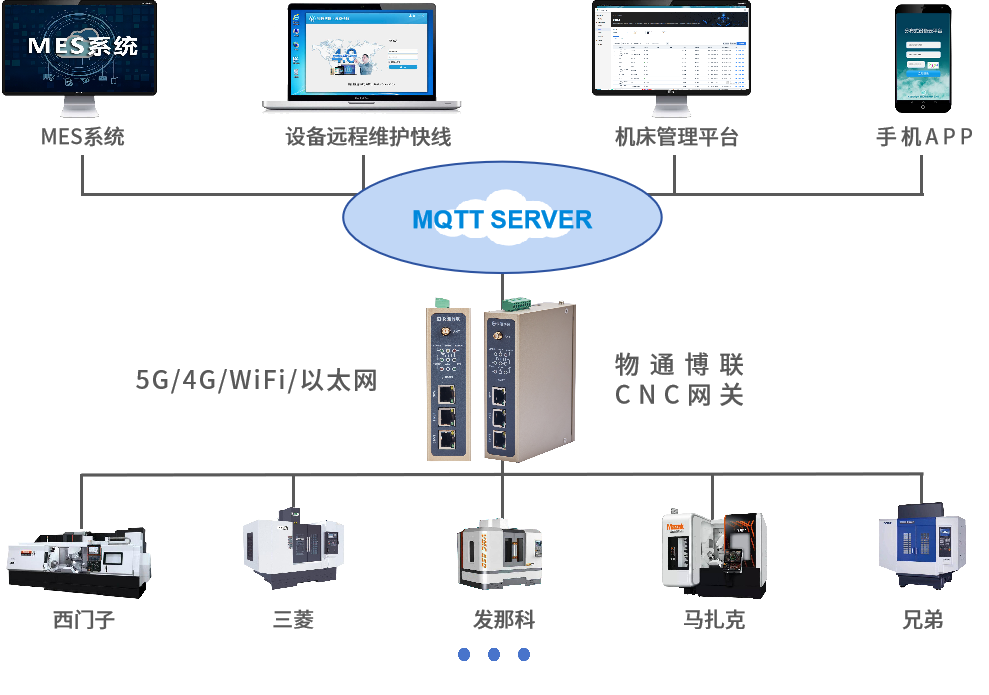

物通博聯機床采集網關支持采集市面上大部分的機床設備(西門子、馬扎克、三菱、發那科、海德漢、兄弟、哈斯、凱恩帝、臺灣寶元、廣州數控等等)的數據,通過MQTT物聯網協議接入工廠的MES系統、工廠的加工系統及物聯網系統物通博聯云平臺等,有助于提高生產效率、降低成本、保障生產安全,實現智能化決策,為工廠的可持續發展提供有力支持。

今天我們來介紹一下如何通過通過物通博聯工業智能網關采集西門子CNC機床數據。



操作步驟

1

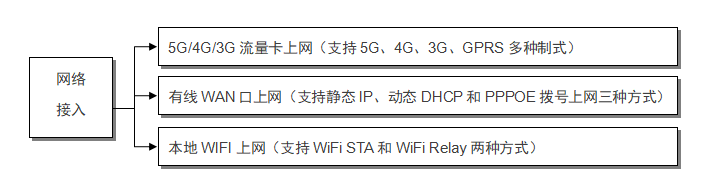

網關配置上網方式

網關為一個遠程云網關設備,網絡功能是其最基礎也是最重要的功能之一。物通博聯網關支持所有的廣域網上網方式,用戶可以選擇其中一種進行聯網并且有且只能開啟一種上網方式。


*具體配置過程可以查看網關使用手冊



2

CNC配置

1.以太網配置

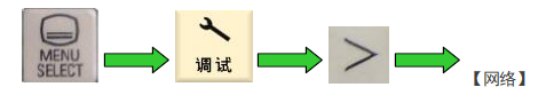

1.1.設置 X130 口 IP 地址:NCU 通過 Ethernet 接口 X130 連接到公司網絡中,按如下路徑進入 X130 參數設置界面。
步驟:

點擊【更改】設置X130 端口參數:地址類型為“手動”,輸入 IP 地址和子網掩碼,點擊確認。

 注意:系統左下角會提示“系統重啟(PO)后生效”,這里提示信息不完整。
系統需要PPU 硬件斷電重新上電,才能生效 X130 的設置數據。
1.2. X130 口防火墻設置 ,打開102端口
步驟:

 在此處列出了所有可用的接口及其網絡設置。此處會顯示公司網絡和系統網絡的IP 地址、子網掩碼和 MAC 地址。
公司網絡

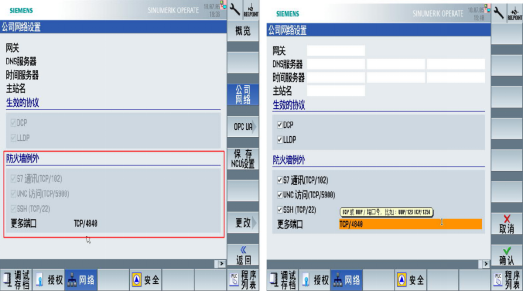

點擊【公司網絡】進入【公司網絡設置】界面,在防火墻例外中可以輸入在外部網絡接口的防火墻中使能的端口。

1.3.HMI沒有102端口開通的情況

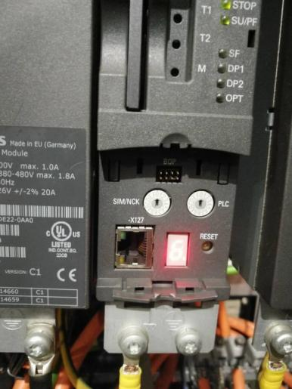

通過X127網口連接機床,用SCP修改配置文件,配置文件路徑:card>user>system>etc 下面的basesys.ini,打開配置文件下的102端口。具體方法如下:
第一步:電腦與NCU的X127網口對接,本地連接設置成自動獲取IP,如192.168.215.16。ping通192.168.214.1。

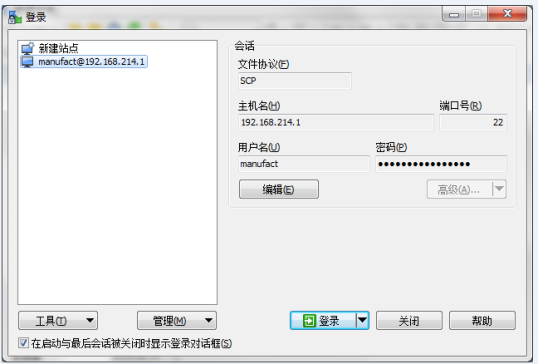

第二步:打開WinSCP軟件,將文件協議配置為SCP,主機IP:192.168.214.1 端口號:22,用戶名manufact,密碼大寫:SUNRISE。

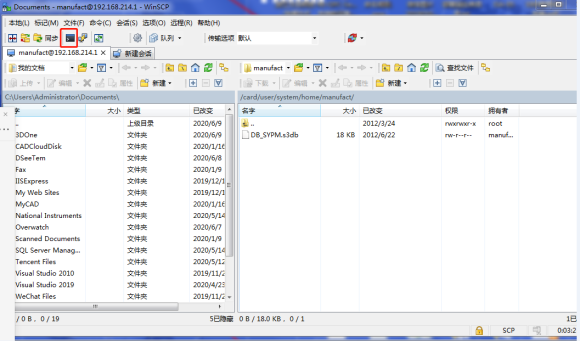

 第三步:在右手邊的找到配置文件,路徑:card>user>system>etc 下面的basesys.ini,把文件拖拽到左手邊個人電腦先進行備份。


第四步:備份好后打開文件,找到;FirewallOpenPorts="TCP/5900 TCP/102"這一行,把前面的“;”分號刪除,然后保存,把文件拖拽到右邊CNC文件進行覆蓋,覆蓋過程中會出現權限不夠(不用管),直接點OK。然后點擊打開文件進行確認是否修改成功。
第五步:重啟設備后連接X130網口,嘗試連接102端口看是否成功。



3

網關數采配置



1.設備配置
根據CNC設備情況及信息配置后保存。

以太網通信主要參數

通信協議

接口類型

IP地址

端口號

CNC Siemens

網口

CNC IP地址

102(以實際端口為主)

字段

(默認)


 注意:數采網關LAN口地址必須與CNC IP處于同一網段且不沖突,保證網關可以Telent通CNC (IP與端口)。如果Telent不通,可查看本手冊第28頁“3.網關與CNC同網段配置”。

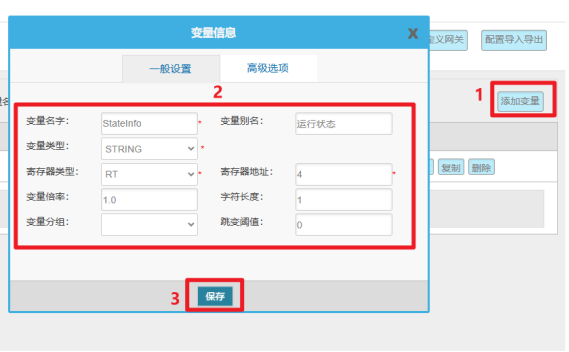

2.變量配置
變量配置主要是定義變量名(自定義內容,不可使用中文命名)、變量別名(自定義,可使用中文名字)、寄存器類型和寄存器偏移地址,并定義一些數據規則(如:倍率、小數點、單位、告警)。


3.數據看板

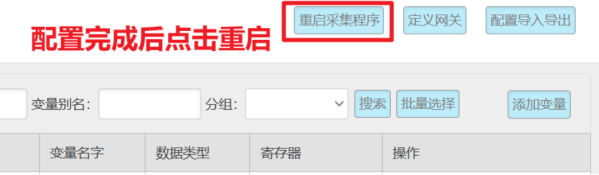

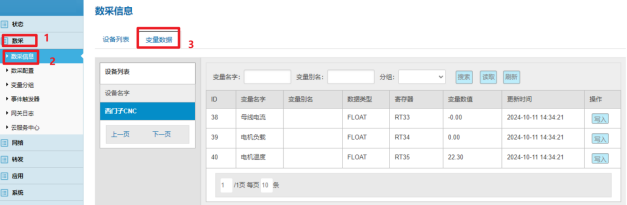

數采配置(設備信息+變量參數)完成后,重啟采集程序并生效配置即可在:數采信息---變量數據---設備名稱 中看到采集上來的數據。


錯誤診斷
若采集的數據值為“NULL”,請排查接線是否正常,核對數采配置中設備通訊參數與變量參數信息是否正確。
若采集的數據值不正確,請核對變量類型及對應類型地址范圍是否正確。
如無法解決問題,可聯系物通博聯工程師獲取相應的技術支持。

*更詳細步驟說明,可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
