在自動化設備制造商的經營過程中，售后服務是需要格外關注的重要環節。快速發現設備故障并及時修復故障恢復生產，能夠最大程度保護客戶的權益，避免設備故障導致的停機停工損失；同時也能建立良好的客情關系，提升產品附加值，從而為企業形象建設加分。

對此，物通博聯提供PLC遠程維護解決方案。通過物通博聯工業智能網關+設備快線，可以實現對全國各地PLC設備的遠程維護。當發現設備故障時，工程師無需出差前往現場，輕松實現PLC遠程編程調試和PLC遠程上下載程序等操作，既能減少出差頻率與花銷，也能提高工作效率，有效提高客戶滿意度，增強企業競爭力。





操作步驟



1



網關聯網設置

網關WEB管理界面默認地址：http://192.168.2.1/

電腦有線網卡固定IP地址與網關同網段，如：192.168.2.8

通過谷歌瀏覽器打開網關WEB管理界面設置網關聯網。

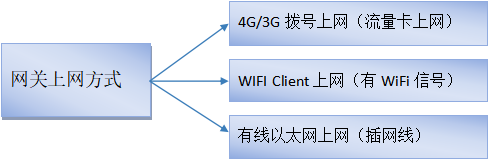

網絡---可選WIFI網絡、撥號網絡（需要在網關通電前插入SIM卡、接好4G天線，開啟撥號網絡）、WAN外網。

網絡---可選WIFI網絡、3/4G網絡（需要在網關通電前插入手機SIM卡，默認已開啟3/4G網絡）、WAN外網。

聯網方式只能三選一，不能同時選擇兩種。網關設置為撥號方式（4G/3G上網模式），系統會啟動無人值守看護程序，如果發現沒有插卡、沒接天線、手機卡欠費會進入診斷模式，會重啟網絡，所以調試過程如果不用4G/3G上網，請先關閉撥號網絡。

1、4G/3G撥號上網配置

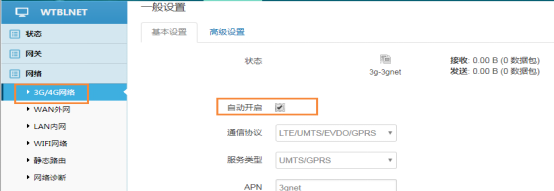

路徑：網絡---3G/4G----自動開啟---保存并啟用。



2、WIFI上網配置

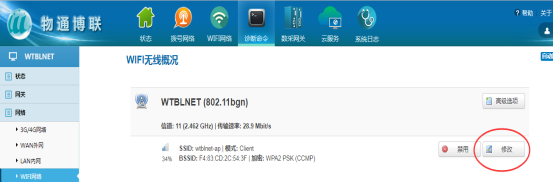

路徑：網絡--WIFI網絡--WIFI無線狀況

P.s.如WIFI已啟用則進入修改，未啟用則需啟用后在進入修改

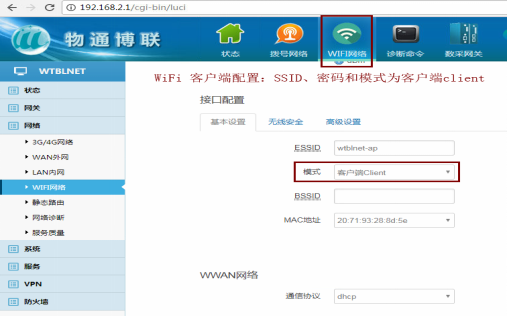

·基本設置

ESSID：填寫所需要連接的WIFI名稱

模式：客戶端Client（通過WiFi上外網請選擇client模式，如果是共享WiFi給其他設備請選擇AP模式）

·無線安全

密碼：填寫所需要連接的WIFI密碼

其余參數應用默認值，保存&應用。



3、WAN有線上網外網配置

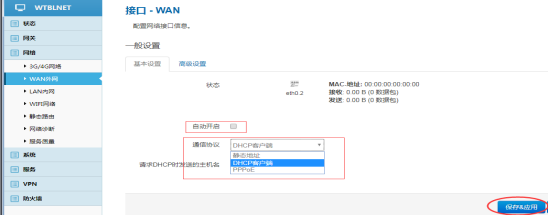

路徑：網絡--WAN外網--接口-WAN

勾選自動開啟，選擇通信協議（靜態地址、DHCP客戶端、PPPOE,三選一），保存&應用。

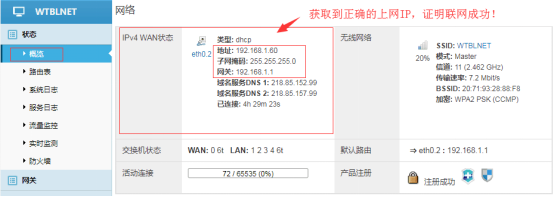

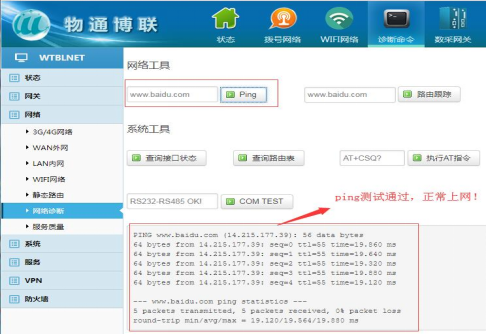

P.s.驗證網關已聯網情況：狀態-概率-網絡-IPV4WAN狀態---獲取到IP地址



如果通過如上設置還是沒辦法上網，請下載診斷日志，然后發給物通博聯工程師；我們工程師會根據系統日志診斷問題并提出指導建議。





網關LAN以太網地址和控制器以太網地址必須是同一個網段。

如：網關LAN以太網地址：192.168.2.1，那么控制器以太網地址只能設置：192.168.2.2-192.168.2.255中的其中一個地址。反之，同理。



2



網關LAN以太網設置



網關LAN以太網地址可自定義，但WAN以太網地址和LAN以太網地址不能同一個網段。





3



施耐德控制器以太網設置

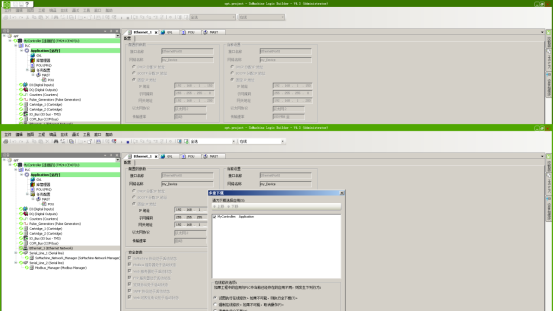

1、將施耐德控制器與電腦通過網線相接，打開施耐德控制器編程軟件（somachineM241），通過輔助軟件修改PLC的IP并設置施耐德控制器以太網參數，如下圖：（網關與PLC以1網段為例）

注意：IP地址、子網掩碼、預設網關都要填寫。

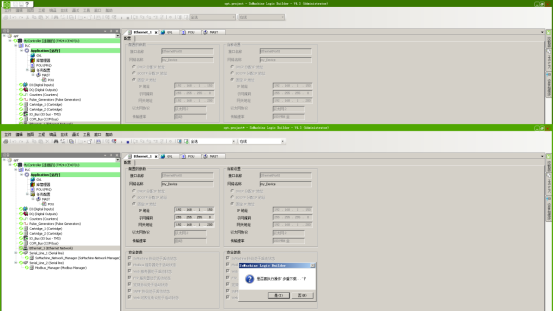

設置結束后，下載至PLC中并重啟下PLC。





4



安裝與啟動設備快線



安裝從物通博聯工程師處獲取的“設備快線”安裝包，注意：安裝時，請關閉殺毒軟件：360、金山安全衛士、電腦管家等。

啟動“設備快線”軟件，通過官方提供的賬號密碼登錄。

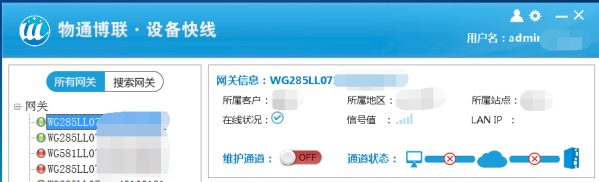

選擇在線網關，開啟維護通道，當通道狀態×消失時，維護通道建立成功。





5



遠程維護控制器

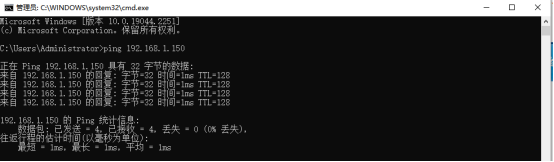

1、將PLC與網關通過LAN口相連接，通過設備快線（維護通道搭建成功后）在遠程電腦上使用cmdpingPLC的IP地址（192.168.1.150為PLC的IP地址）

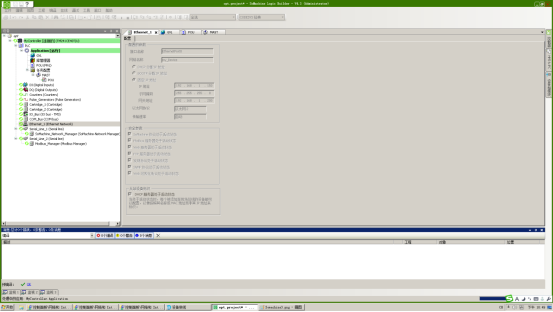

2、通過somachineM241打開項目后，確認下施耐德控制器以太網參數。

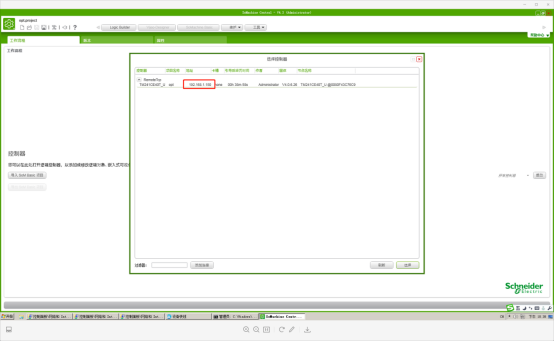

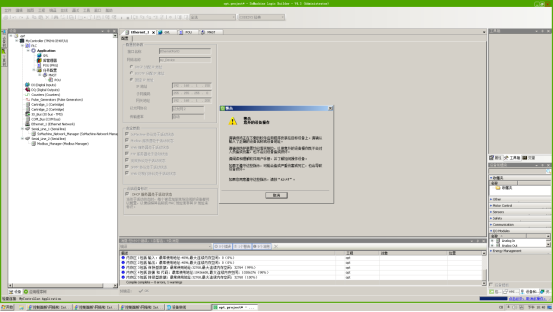

3、在線連接，登錄至施耐德控制設備somachineM241后，執行多重下載。





*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
